JP11.6/8D
加工原理:準球心原理(準球心高度70mm)
加工對象:小球面
加工方式:單片、多片成盤
主軸轉速: 3300rpm

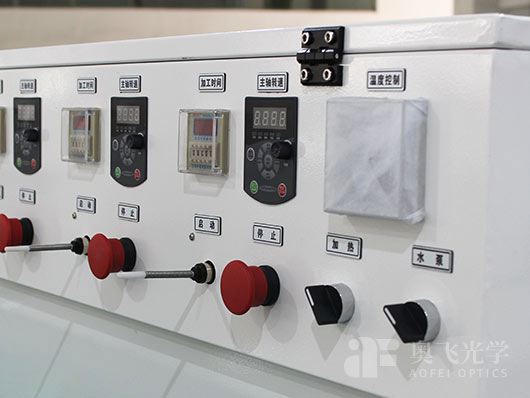

主軸控制方式:單頭單動控制

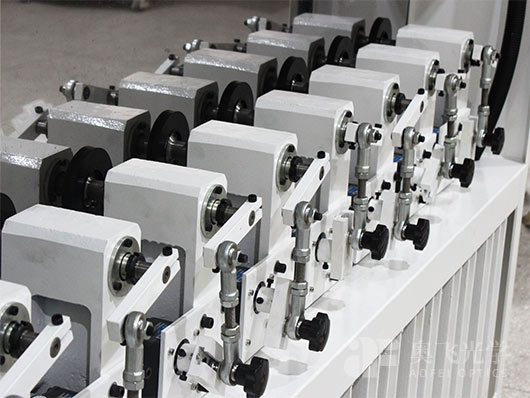

擺架運動方式:垂直平面內的圓弧擺動
加工時間:0~999S
加壓方式:氣動加壓、橡皮筋加壓
供液方式:自動循環、各軸單獨供液、恒溫加熱
項目 | 規格參數 | 選項說明 | |
主軸數 | 6Axis | 8Axis | |
主軸聯接螺紋 | M16 x 1 | 使用者而定 | |
加工直徑 | Φ3~Φ20 | ||
透鏡半徑 | R2~R40 | ||
主軸轉速 | 0~3300rpm | 可選配變頻器實現無軸無級變速可調 | |
擺動次數 | 38cpm/min | ||
擺軸角度 | 左50°~右10° | ||
供給壓力 | 5kgf/c㎡ | ||
必需功率 | 2kw | 2.2kw | 使用者而定 |
使用電源 | 三相AC380V 50HZ | ||
外形尺寸 | 1550mmx750mmx1500mm | ||
2000mmx750mmx1500mm | |||
機床重量 | 500kg | 550kg |
